Biểu đồ hình tròn – Stata

Biểu đồ hình tròn (pie chart) rất hữu ích trong việc mô tả trực quan dữ liệu. Thông thường, biểu đồ hình tròn được sử dụng để thể hiện với hai mục đích sau đây: (i) thể hiện cơ cấu thành phần các nhóm đối tượng trong mẫu và sự thay đổi hay chuyển dịch cơ cấu theo thời gian và không gian; (ii) thể hiện quy mô của nhóm đối tượng. Bài viết sẽ trình bày 4 loại biểu đồ hình tròn[1] và 3 loại đồ thị điểm[2] được sử dụng phổ biến trên phần mềm Stata.

Để dễ dàng áp dụng các loại đồ thị nói chung trong nghiên cứu của mình, theo kinh nghiệm của bản thân, đầu tiên các bạn hình dung dạng đồ thị mong muốn của mình, kế tiếp tìm loại đồ thị gần giống nhất với đồ thị mình mong muốn (hình dạng, công dụng, kiểu biến…) và cuối cùng là copy và thay thế các biến trong câu lệnh tương ứng ở bảng bên dưới để thực hiện.

Bảng tổng hợp 4 loại biểu đồ hình tròn bên dưới gồm 3 cột: cột đầu tiên chính là loại đồ thị, cột thứ 2 bao gồm dữ liệu được sử dụng minh họa cùng với câu lệnh thực hiện trên Stata, và cột cuối cùng là minh họa kết quả thực hiện.

Loại đồ thị Cú pháp lệnh/Diễn giải Kết quả
Pie chart webuse census, clear
graph pie pop, over(region)
Đồ thị Pie chart
Pie chart with exploded pieces webuse census, clear
graph pie pop, over(region) pie(1,explode) pie(2,explode) pie(3,explode) pie(4,explode)
Đồ thị Pie chart with exploded pieces
Pie chart with labels webuse census, clear
graph pie pop, over(region) plabel(_all name)
Đồ thị Pie chart with labels
Pie chart with exploded piece and percentage label webuse census, clear
graph pie pop, over(region) pie(2,explode) plabel(2 percent)

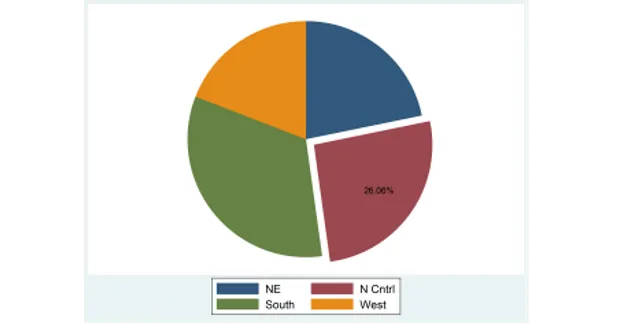

Đồ thị Pie chart with exploded piece and percentage label

Bài viết này bổ sung thêm 3 dạng đồ thị điểm Dot charts như được trình bày ở bảng bên dưới.

Loại đồ thị Cú pháp lệnh/Diễn giải Kết quả
Dot chart webuse nlsw88, clear
graph dot wage, over(occ)

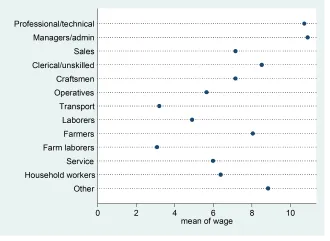

Đồ thị Dot chart
Dot chart of two variables by categorical variable webuse nlsw88, clear
graph dot wage hours, over(occ)
Đồ thị Dot chart of two variables by categorical variable
Dot chart of three variables by categorical variable webuse nlsw88, clear
graph dot wage hours ttl_exp, over(occ)
Đồ thị Dot chart of three variables by categorical variable

Nguồn tham khảo: http://www.stata.com/support/
